Śluza trapezowa

W 1884 została oddana do użytku śluza miejska w Bydgoszczy, która miała niespotykany nigdzie przedtem, kształt trapezu. Była ona przy tym usytuowana znacznie bliżej obecnych mostów Solidarności, czyli bardziej na południe, niż ta dzisiaj funkcjonująca. Osobliwy był nie tyle trapezowy kształt tej śluzy, co jaj konstrukcja i sposób funkcjonowania. Otóż północna ściana śluzy – najkrótszy bok trapezu, była litą ścianą, a zarówno dolne jak i górne wrota śluzy znajdowały się w ścianie południowej – najdłuższym boku trapezu i oddzielone były od siebie prawdopodobnie murowaną groblą.



Po wschodniej stronie grobli była stojąca (tak jak obecnie) woda, a po zachodniej stronie grobli (również tak jak obecnie) woda płynęła bystro, a jej poziom znajdował się, tak jak teraz, około 2 metry powyżej stojącej wody. Śluza pozwalała statkom i łodziom pokonać ową różnicę poziomów, z tym że statek wypływający ze śluzy, żeby wpłynąć na kanał musiał przepłynąć w poprzek nurtu rzeki. Wiązało się to z poważnym utrudnieniem żeglugi, zwłaszcza, że w tamtych czasach musiały tamtędy przepływać nie tylko statki z własnym napędem ale również barki holowane za pomocą siły pociągowej z brzegu oraz tratwy, których zdolność manewrowania w nurcie rzeki była mocno ograniczona. W ciągu trzydziestu kilku lat funkcjonowania śluzy trapezowej często dochodziło więc, do niebezpiecznych wypadków. Niesłychanie uciążliwa była również konieczność obracania barek, wpływając do śluzy trapezowej przodem barka musiałaby wypłynąć z niej tyłem, dltego każdą płynącą do śuzy barkę trzeba było najpierw obrócić. Najbliższym śluzy miejscem na Brdzie dość szerokim, żeby obrócić barkę było w tamtych czasach rozszerzenie rzeki poniżęj mostu Bernardyńskiego do dziś nazywane obracanką. Od obracanki do śluzy miejskiej trzeba było ciągnąć barkę tyłem.

Nic dziwnego, że takie rozwiązanie przejścia z Brdy na Kanał wywoływało krytykę i liczne protesty właścicieli barek i firm przewozowych. Rząd niemiecki podjął decyzję o modernizacji Kanału w 1906 roku skłoniony nie tylko tymi protestami ale również koniecznością polepszenia jego parametrów. Miał więc przed sobą dwa cele: po pierwsze, zwiększenie przepustowości poprzez pogłębienie i poszerzenie samego Kanału oraz wszystkich śluz. Śluzy Kanału Bydgoskiego miały szerokość 5 metrów i wyglądały tak jak te na starym kanale, które możemy do dziś oglądać.




Barki typu wrocławskiego, które miały przypływać do Bydgoszczy były dwa razy szersze od tych śluz. Trzeba więc było podwoić szerokość wszystkich śluz na Kanale i Noteci. Drugim celem modernizacji było zlikwidowanie utrudnień, wynikających z niewygodnego i niebezpiecznego połączenia Brdy z Kanałem, co osiągnięto przez przekopanie nowego 1,6 kilometrowego odcinka kanału. Niemcy połączyli go z rzeką powyżej mostów kolejowych, kończąc całą modernizację w 1915 roku i tak już zostało do dzisiaj. Dzięki temu mogli zlikwidować śluzę trapezową i zbudować normalną w obecnym miejscu przesuwając ją w górę rzeki poprzez przedłużenie grobli. Dzięki przesunięciu Kanału udało się osiągnąć jeszcze trzecią korzyść, a mianowicie zmniejszenie ilości śluz. Wykorzystując najnowsze ówczesne zdobycze techniki Niemcy zastąpili 4 małe śluzy, dwiema potężnymi w Okolu i Czyżkówku, które przenoszą statki prawie 8 metrów w górę lub w dół. Dzisiaj w Polsce wyższa od nich jest tylko śluza we Włocławku, która została zbudowana 60 lat później.

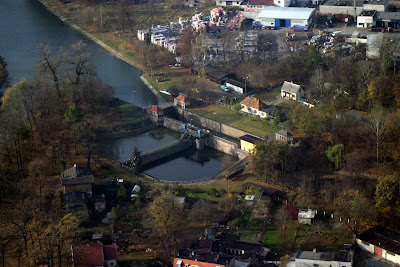

Śluza w Czyżkówku. Doskonale widoczne są na zdjęciu zbiorniki oszczędnościowe. Po lewej stronie zdjęcie widać miejsce, w którym odgałęzia się stary kanał.

Stary odcinek kanału został wyeliminowany z normalnej żeglugi, chociaż pozostał w pełni sprawny. Pomimo, że wpłynięcie na niego z Brdy było mocno utrudnione, był awaryjnie wykorzystywany, ostatni raz po II wojnie, gdy jedna z wielkich śluz była uszkodzona.
